在金屬熱處理工藝中，淬火油與水溶性淬火液是應用廣的兩大主流冷卻介質。其中，淬火油憑借平緩可控的冷卻特性占據市場主導地位：既能保障工件有效淬硬，又能更大限度抑制淬火變形，大幅降低后續精加工余量與返工成本。但該介質存在性能短板 —— 針對低淬透性碳鋼、低合金結構鋼，常規淬火油冷速不足，易出現淬不硬、淬透層淺等缺陷，此時水溶性淬火液便成為高效替代方案。

一、水淬工藝的優勢與固有局限性

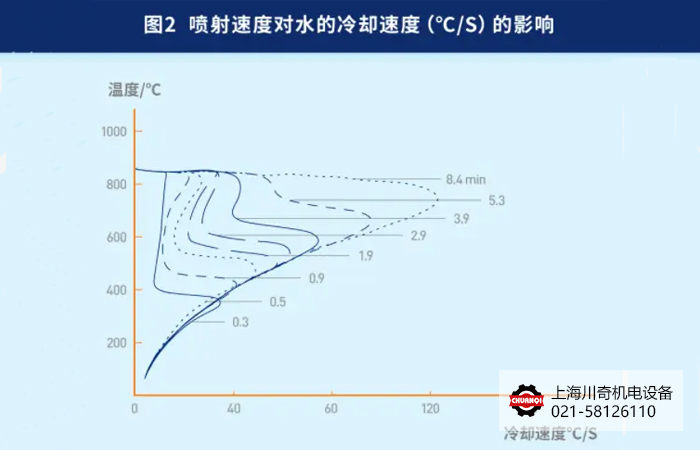

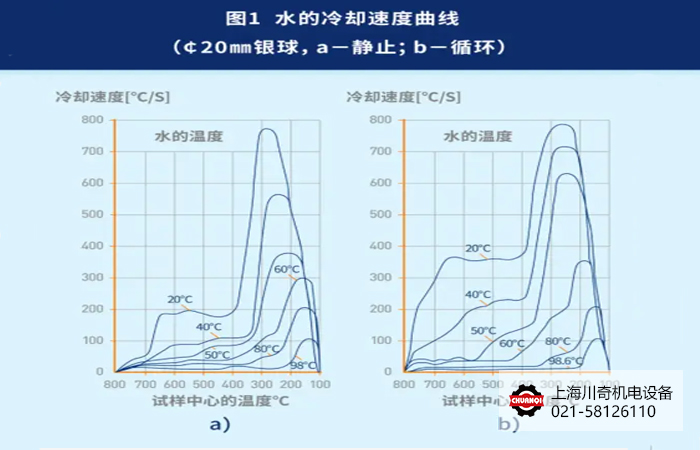

水作為傳統低成本淬火介質，具備冷卻速率極快、淬硬能力極強的特點，可輕松淬硬各類普通碳素鋼。但實際應用中存在兩大致陷：一是冷卻特性對水溫高度敏感，工藝穩定性差；二是高溫階段蒸汽膜極易穩定附著，導致工件冷卻不均。
尤其對于截面不對稱的普通碳鋼工件，水淬極易引發應力集中，造成變形甚至開裂。若單純更換高淬透性空冷硬化鋼規避風險，又會直接大幅增加原材料采購成本，性價比很低。

二、聚合物水溶性淬火液：水淬工藝的升級
聚合物水溶性淬火液優化了水淬性能，通過稀釋調配濃度，可獲得介于水與淬火油之間的任意冷卻速率，兼顧優異淬硬性與低變形控制，輕松匹配不同鋼材、不同工件的力學性能要求。

綜合優勢

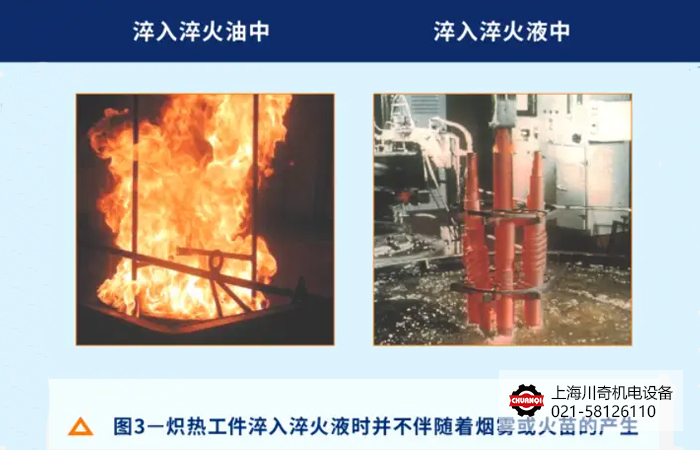

安全合規：無油煙揮發、無火災風險
環境友好：善作業煙塵環境
成本可控：介質消耗量低，綜合運維成本低
運維簡便：廢液處理工藝簡單
工件潔凈：淬火后工件表面無油泥殘留，易清潔

三、馬氏體等溫分級淬火油：高精密件防畸變

馬氏體等溫分級淬火是將工件浸入到溫度在100～200℃的油中冷卻，在整個油冷時間內，使得工件的表面與心部溫度盡可能達到一致的一種工藝。大多數情況下馬氏體等溫分級淬火油可以大幅度地減少工件的淬火畸變。
淬火畸變很大程度上是由于外形突變或者是因冷卻時熱傳遞不同步而產生局部溫差所引起的。此外，介質溫度、攪拌強度和均勻性、淬火槽的設計和工件的化學成分甚至前道冷加工應力都可能造成過大的淬火畸變。

• 上一個：淬火時硬度不足如何解決？
• 下一個：高頻淬火與中頻淬火有什么區別？
