高頻淬火與中頻淬火同屬感應(yīng)加熱表面淬火，主要區(qū)別在于電流頻率，由此決定淬硬層深度、加熱速度、適用零件與設(shè)備的差異。簡(jiǎn)單說(shuō)：高頻做淺硬層、小件、高精度；中頻做深硬層、大件、重載件。

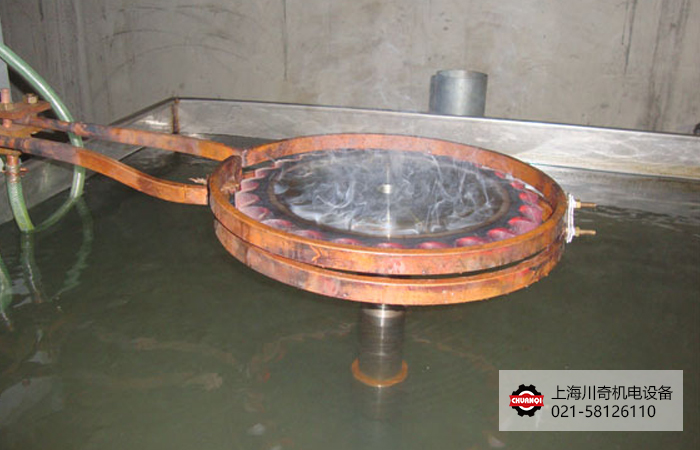

高頻淬火定義：
利用100–500 kHz（常用 200–300 kHz）高頻交流電，通過(guò)感應(yīng)線圈在工件表面產(chǎn)生渦流，快速加熱表層至淬火溫度（約 800–1000℃），隨即冷卻，實(shí)現(xiàn)表面硬化。

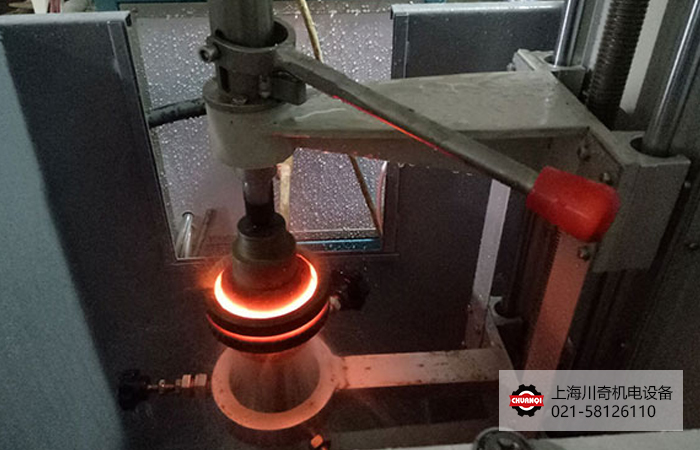

中頻淬火定義：
使用1–10 kHz（常用 2.5–8 kHz） 中頻交流電，感應(yīng)加熱深度更深，同樣快速冷卻，實(shí)現(xiàn)表面硬化。

高頻 vs 中頻：區(qū)別對(duì)比:

對(duì)比項(xiàng)	高頻淬火	中頻淬火
電流頻率	100–500 kHz（常用 200–300 kHz）	1–10 kHz（常用 2.5–8 kHz）
淬硬層深度	淺：0.5–2.5 mm	深：2–10 mm
加熱速度	很快（3–8 秒 / 件）	中等（15–30 秒 / 件）
表面硬度	更高（HRC 58–62，45 鋼）	中等（HRC 55–58，45 鋼）
工件變形	很小	較小
適用工件	小型、精密、輕載件	中型 / 大型、重載、受力復(fù)雜件
典型零件	小齒輪、小軸、凸輪、刀具	曲軸、大齒輪、主軸、軋輥
設(shè)備特點(diǎn)	體積小、成本較低、易集成	功率大、設(shè)備更復(fù)雜、投資更高

關(guān)鍵原理差異
中頻淬火：頻率低，電磁感應(yīng)的集膚效應(yīng)較弱，渦流能滲透到更深的工件表層，適合需要深淬硬層的重載零件，比如汽車(chē)半軸、大型齒輪。
高頻淬火：頻率高，集膚效應(yīng)極強(qiáng)，渦流幾乎只集中在工件極薄的表面層，加熱快、淬火后表面硬度極高，適合精密耐磨件，比如小型精密齒輪、刀具。

適用場(chǎng)景選擇

? 選中頻淬火：
零件承受較大交變載荷、需要深硬層抗疲勞（如齒輪、曲軸、輪轂）
工件尺寸較大、壁厚較厚
要求淬硬層深度 > 2 mm

? 選高頻淬火：
精密小型零件，要求表面高硬度、低變形（如小軸、銷(xiāo)、精密齒輪）
要求淬硬層淺（< 2 mm）、熱影響區(qū)小
局部小面積淬火（如刀具刃口）

• 上一個(gè)：淬火冷卻介質(zhì)如何選？
• 下一個(gè)：熱處理基礎(chǔ)知識(shí)知多少
